Magnetische velden zijn lastig voor te stellen, omdat ze niet uit deeltjes bestaan.

We maken magnetische velden daarom zichtbaar met veldlijnen. Een magnetische veldlijn geeft de richting aan die een magneet op die positie zou innemen. Veldlijnen zijn dus eigenlijk denkbeeldig totdat je een magnetisch deeltje (zoals een stukje ijzer) in het veld legt.Magnetische flux

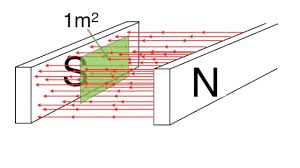

De magnetisch flux wordt ook wel de magnetisch stroom genoemd in een magnetisch veld. Met de magnetische flux geven we de hoeveelheid veldlijnen die door een oppervlakte heen gaan aan, dat is dus eigenlijk de dichtheid van het magnetische veld op een oppervlak. Dit is handig wanneer je uit wilt rekenen hoe sterk een object wordt beïnvloed door een magnetisch veld. Om de magnetische flux te berekenen kun je de volgende formules gebruiken:

Als A loodrecht op B staat:
Φ = B * A

  • is de magnetische flux in weber (Wb).
  • B is magnetische veldsterkte in tesla (T).
  • A is de oppervlakte in vierkante meter (m2).

Als A niet loodrecht op B staat:
Let op als je het voorwerp draait verandert de absolute oppervlakte van het voorwerp niet. Maar de oppervlakte waar de magnetische veldlijnen door het voorwerp heen kunnen veranderd wel.
Je moet dan een andere formule gebruiken om de magnetische flux te berekenen.
Φ = B * A * cos(a)

  • is de magnetische flux in weber (Wb).
  • B is magnetische veldsterkte in tesla (T).
  • A is de oppervlakte in vierkante meter (m2).
  • a is de hoek tussen de veldlijnen en de loodlijn.

Zo werkt de app

OefenvragenMagnetisch veld-01

  1. In een magnetisch veld met een veldsterkte van 0,060 T bevindt zich een voorwerp met een afmeting van 40 cm bij 30 cm. Wat is de magnetische flux?
  2. Hoe groot wordt de magnetische flux als je het voorwerp draait zodat de veldlijnen onder een hoek van 45 graden staan?

Uitwerking

  1. Je mag ervan uitgaan dat de veldlijnen loodrecht op het voorwerp vallen. Je gebruikt dan dus de formule Φ = B * A. De B is 0,060 T. De A is 0,40 * 0,30 = 0,12 m2. Als je dat invult krijg je  Φ = 0,060 * 0,12 = 7,20 * 10-3 Wb.
  2. Omdat de veldlijnen onder een hoek het oppervlakte raken gebruik je de formule Φ= B * A * cos(a). We hadden al uitgerekend dat B * A = 7,20 * 10-3. Hoek a is 45 graden. Als je dat invult krijg je  a = 7,20 * 10-3 * cos(45) = 5,09 * 10-3.

Yanick







Deze uitleg is geschreven door Yanick.
